型号： YT-201B
材质：合金钢 不锈钢
量程：0.5t~20t
特点：钢制悬臂梁式称重传感器，一端固定，一端加载，传力形
式多样，并设有良好的密封结构，受力后自动调心好，安
装容易，使用方便，互换型好，可用于制作各种超薄型电
子汽车衡、单轨吊秤、料斗秤等。
技术参数Technical Data
|
量程
|
t
|
0.5~2; 5; 10; 20
|
|
灵敏度
|
mV/V
|
2.00±0.01
|
|
线性误差
|
%FS
|
±0.02
|
|
滞后误差
|
%FS
|
±0.02
|
|
重复性误差
|
%FS
|
±0.01
|
|
蠕变
|
%FS(5分钟)
|
±0.02
|
|
零点输出
|
%FS
|
±1.0
|
|
温度对零点的影响
|
%FS/10℃
|
±0.02
|
|
温度对灵敏度的影响
|
%FS/10℃
|
±0.02
|
|
输入电阻
|
Ω
|
385±10
|
|
输出电阻
|
Ω
|
350±3
|
|
绝缘电阻
|
MΩ
|
≥5000
|
|
激励电压
|
V(DC/AC)
|
10
|
|
温度补偿范围
|
℃
|
-10~＋50
|
|
使用温度范围
|
℃
|
-20~＋60
|
|
安全过载
|
%FS
|
120
|
|
电缆尺寸
|
Φ5mm×6m(10m)
|
|
连接方法
|
输入：红(＋) 黑(－)
输出：绿(＋) 白(－)
|
|
推荐使用台面
|
mm
|
250×300
|

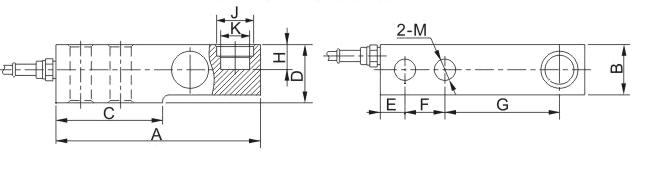

尺寸 Dimensions
|
量程
Capacity
t
|
尺寸 Size mm
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
M
|
|
0.5-2
|
203.0
|
37.0
|
95.0
|
43.0
|
19.0
|
64.0
|
98.0
|
30.0
|
32.0
|
16.0
|
13.0
|
|
5
|
235.0
|
48.0
|
110.0
|
52.0
|
23.0
|
66.0
|
124.9
|
30.0
|
38.0
|
22.0
|
20.0
|
|
10
|
279.0
|
60.0
|
133.0
|
67.0
|
25.0
|
82.0
|
140.0
|
20.0
|
48.0
|
32.0
|
28.0
|
|
20
|
318.0
|
70.0
|
153.0
|
82.5
|
32.0
|
89.0
|
159.0
|
24.0
|
54.0
|
38.0
|
34.0
|
