您所在的位置:首页>产品与运用>钢制传感器



型号: YT-206

材质:合金钢 不锈钢

量程:10~1000kg

特点:采用不锈钢波纹管焊接密封形式,可承受拉压两种受力形势,

              抗过载,抗疲劳,抗偏载能力强。可用于制作电子皮带秤,料

              斗秤等专用衡器。









技术参数Technical Data



量程

kg

10~200; 300~1000

灵敏度

mV/V

2.0±0.01

线性误差

%FS

±0.02

滞后误差

%FS

±0.02

重复性误差

%FS

±0.01

蠕变

%FS(5分钟)

±0.02

零点输出

%FS

±1

温度对零点的影响

%FS/10

±0.02

温度对灵敏度的影响

%FS/10

±0.02

输入电阻

Ω

385±10

输出电阻

Ω

350±3

绝缘电阻

MΩ

5000

激励电压

V(DC/AC)

10

温度补偿范围

-10~50

使用温度范围

-20~60

安全过载

%FS

120

电缆

Φ5mm×5m

连接方法

输入:红() ()

输出:绿() ()

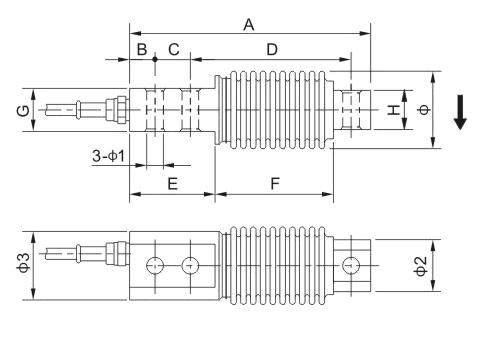

尺寸 Dimensions


量程

Capacity

Kg

尺寸 Size  mm

A

B

C

D

E

F

G

H

Φ

Φ1

Φ2

Φ3

10-200

123.0

13.0

18.0

82.0

46.0

58.0

22.0

20.0

41.0

8.5

26.0

35.0

300-1000

210.0

15.0

40.0

133.0

91.0

66.0

34.0

25.0

56.0

13.0

36.0

50.0
