型号：YT-211
材质：合金钢 不锈钢
量程：10~200KLB
特点：桥式称重传感器，采用双剪切梁结构，配以独特的浮动承力结
构，可自动复位，传感器抗侧向力和抗冲击性能好，经过良好
的防潮密封，适应恶劣的工作环境。安装方便，互换性好，可
用于制造各种电子汽车衡，轨道衡，料斗秤及各种称重专用衡
器。
技术参数Technical Data
|
量程
|
Klb
|
10~25; 40~50se; 50~75; 100~125; 200
|
|
灵敏度
|
mV/V
|
3.0±0.01
|
|
线性误差
|
%FS
|
±0.03
|
|
滞后误差
|
%FS
|
±0.03
|
|
重复性误差
|
%FS
|
±0.02
|
|
蠕变
|
%FS(5分钟)
|
±0.03
|
|
零点输出
|
%FS
|
±1
|
|
温度对零点的影响
|
%FS/10℃
|
±0.03
|
|
温度对灵敏度的影响
|
%FS/10℃
|
±0.03
|
|
输入电阻
|
Ω
|
770±10
|
|
输出电阻
|
Ω
|
700±3
|
|
绝缘电阻
|
MΩ
|
≥5000
|
|
激励电压
|
V(DC/AC)
|
10
|
|
温度补偿范围
|
℃
|
-10~＋50
|
|
使用温度范围
|
℃
|
-20~＋60
|
|
安全过载
|
%FS
|
120
|
|
电缆
|
Φ6mm×10m
|
|
连接方法
|
输入：红(＋) 黑(－)
输出：绿(＋) 白(－)
|

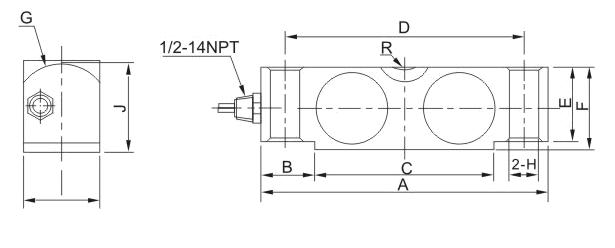

尺寸 Dimensions
|
量程
Capacity
t
|
尺寸 Size mm
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
R
|
|
10~25
|
197.0
|
35.0
|
127.0
|
165.0
|
43.2
|
49.3
|
22.9
|
18.0
|
43.4
|
47.5
|
19.0
|
|
40~50se
|
260.4
|
49.0
|
162.4
|
216.0
|
53.8
|
62.0
|
28.5
|
20.6
|
50.0
|
59.4
|
25.4
|
|
50~75
|
260.4
|
49.0
|
162.3
|
216.0
|
67.0
|
74.7
|
34.8
|
26.9
|
61.7
|
72.1
|
25.4
|
|
100~125
|
387.0
|
80.0
|
227.0
|
324.0
|
87.0
|
98.0
|
45.7
|
41.5
|
73.9
|
94.7
|
38.1
|
|
200
|
489.0
|
101.6
|
285.8
|
387.0
|
130.0
|
147.3
|
45.7
|
41.5
|
96.5
|
130.1
|
50.8
|
