型号：YT-210
材质：合金钢 不锈钢
量程：1~75t
特点：桥式称重传感器，采用双剪切梁结构，配以独特的浮动承力结
构，可自动复位，传感器抗侧向力和抗冲击性能好，经过良好
的防潮密封，适应恶劣的工作环境。安装方便，互换性好，可
用于制造各种电子汽车衡，轨道衡，料斗秤及各种称重专用衡
器。
技术参数Technical Data
|
量程
|
t
|
1~5; 10~25; 50~75
|
|
灵敏度
|
mV/V
|
3.0±0.01
|
|
线性误差
|
%FS
|
±0.02
|
|
滞后误差
|
%FS
|
±0.02
|
|
重复性误差
|
%FS
|
±0.01
|
|
蠕变
|
%FS(5分钟)
|
±0.02
|
|
零点输出
|
%FS
|
±1
|
|
温度对零点的影响
|
%FS/10℃
|
±0.02
|
|
温度对灵敏度的影响
|
%FS/10℃
|
±0.02
|
|
输入电阻
|
Ω
|
700±10
|
|
输出电阻
|
Ω
|
700±3
|
|
绝缘电阻
|
MΩ
|
≥5000
|
|
激励电压
|
V(DC/AC)
|
10
|
|
温度补偿范围
|
℃
|
-10~＋50
|
|
使用温度范围
|
℃
|
-20~＋60
|
|
安全过载
|
%FS
|
120
|
|
电缆
|
Φ5 (Φ6)mm×12m
|
|
连接方法
|
输入：红(＋) 黑(－)
输出：绿(＋) 白(－)
|

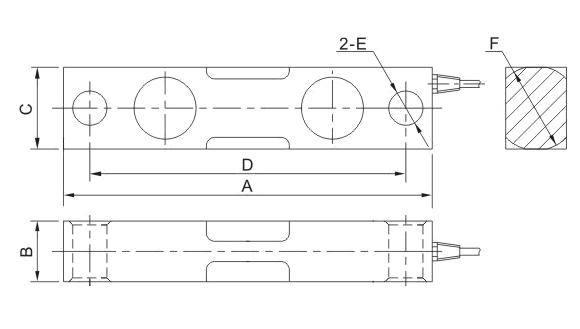

尺寸 Dimensions
|
量程
Capacity
t
|
尺寸 Size mm
|
|
A
|
B
|
C
|
D
|
E
|
F
|
|
1~5
|
190.5
|
31.0
|
31.0
|
158.8
|
13.0
|
31.5
|
|
10~25
|
222.2
|
36.5
|
49.3
|
190.5
|
19.0
|
50.5
|
|
50~75
|
343.0
|
62.0
|
75.0
|
292.0
|
33.3
|
76.2
|
